聚氨酯复合材料

热塑性聚氨酯（TPU）弹性体因其优异的弹性、耐磨性和加工适应性，在汽车内饰、建筑密封和固体弹药涂层等关键领域得到了广泛应用。但TPU弹性体本身较高的可燃性严重限制了其应用潜力。TPU燃烧时释放的大量浓烟不仅降低了火灾场景中的能见度并阻碍疏散，还影响了军事环境中的抗追踪性能。同时，燃烧过程中产生的熔融滴落会加速火焰传播。在汽车工程和军事工业等对安全性要求极高的领域，对TPU进行改性以实现阻燃、抑烟和抗滴落性能已成为扩大其应用范围的核心技术问题。

聚磷酸铵（APP）是一种已引起广泛关注的低烟、无卤阻燃剂。由于富含磷和氮，APP能形成膨胀炭层以阻隔热量和氧气的传递，使其成为当前热塑性TPU阻燃和抑烟改性中的“明星”原材料。但基于APP的改性体系仍面临三个难以克服的局限：（1）APP易吸水和吸湿。作为一种物理添加型阻燃剂，在使用过程中易于在TPU基体中迁移，最终会损害材料的长期阻燃和抑烟效果；（2）为实现理想的阻燃性能，APP的添加量通常超过20wt%，大量的无机颗粒会破坏TPU分子链的柔韧性，导致力学性能显著恶化；（3）虽然壳聚糖（CS）及类似材料可增强APP的耐水性，但APP@CS涂层体系及其他基于APP的配方仍存在滴落问题。通过引入多壁碳纳米管（MWCNTs）和硼酸锌（ZB）实现协同作用可解决这一问题，其中MWCNTs提供骨架支撑和热传导路径，而ZB则有利于形成致密的陶瓷保护层。它们共同构建了一道坚固的屏障，从根本上阻断了滴落所需的热力学和流变条件，彻底解决了这一问题。此外，屏障的小孔径使热量、氧气和可燃挥发物的传递路径变得曲折，进一步中断了燃烧反应并抑制了烟雾排放。但由于MWCNTs的高表面能容易发生团聚，同时，ZB与TPU基体之间的界面相容性较差。最终，复合体系仍然陷入了添加剂阻燃剂/抑烟剂的迁移、力学性能与阻燃性之间权衡问题的双重困境。这些反复出现的局限性问题表明，解决APP改性TPU中的根本挑战需要一场范式转变（指基本信念或理论的根本性改变）：超越传统的“物理混合”方法。解决方案在于构建一种新型界面相互作用机制，以确保阻燃组分牢固地锚定在基体上，同时诱导协同的多功能增强作用。

此外，构建热塑性TPU阻燃体系面临着加工相容性挑战。为了在确保足够操作时间的同时提高阻燃剂在TPU 基体中的分散均匀性，工业上生产TPU 时广泛采用封端预聚物法。但该工艺存在局限性：一方面，它通常表现出较高的解阻温度和较长的解阻时间，以常用的甲基乙基酮肟（MEKO）阻断剂为例，其解阻温度高达140℃。解阻-固化时间根据不同配方在10-24小时之间变化，这增加了生产能耗并延长了加工周期；另一方面，在初始解阻阶段，预聚物中反应基团未完全释放，它与升高温度所产生的协同效应会导致体系粘度急剧下降，使掺入的阻燃剂和抑烟剂在重力作用下沉降，影响材料的阻燃和抑烟效率。目前为解决此问题而使用的方法也存在缺陷。首先，表面改性方法需要精确控制阻燃剂的表面官能团和粒径，操作复杂且增加成本。其次，机械内混炼技术无法实现“预聚合-固化-改性”的一体化成型，且不适用于阻燃剂分解温度低于TPU熔点的场合。尽管直接掺入超支化聚合物，如Meng等人报道的超支化含氮膦酸酯（HPNP）可以提高系统粘度，但由于密度差异，HPNP在高温解阻过程中倾向于向TPU表面迁移，从而导致系统不均匀。此外，HPNP本身的空穴结构及其与表面邻近分子的缠结/聚集会造成TPU表面过早固化。这种过早固化阻碍了系统内溶剂分子和解阻剂分子的逸出，使制备的产品中出现鼓包缺陷。通过简单物理共混将阻燃剂（通常通过微胶囊化）掺入聚合物的方法也存在根本性限制。由于组分间界面协同作用不足和结合力较弱，使用这种方法无法抑制迁移性、阻燃性和增强力学性能。即使通过化学接枝超支化聚合物可改善系统均匀性，但传统阻滞工艺中“高解阻温度”的核心挑战仍未得到解决，“阻燃/抑烟性能、力学性能和加工效率”的协同优化难以实现。

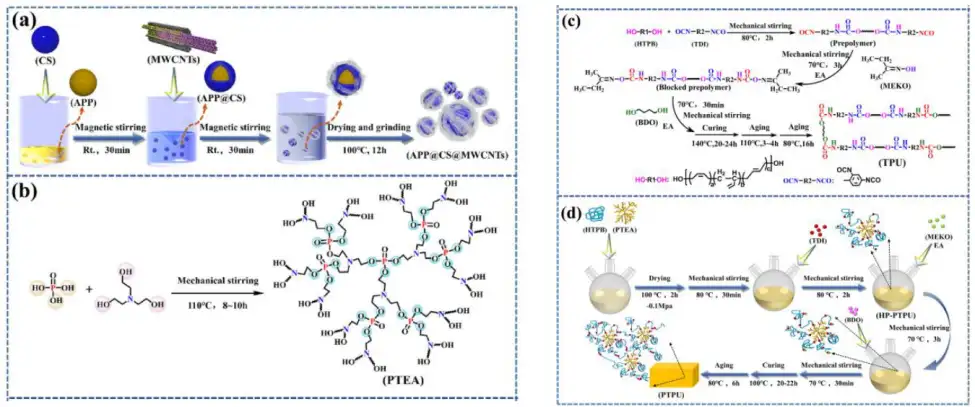

武汉理工大学、湖北航天化工学院的Yixuan Dang等在该研究中提出了“锚定阻燃微胶囊+键合功能化超支化多元醇”的核心创新理念，实现了TPU阻燃抑烟改性的多维突破。该研究中，作者通过磷酸-三乙醇胺酯化反应合成了富含叔胺的超支化多元醇（PTEA）；它与TPU链的化学键合构建了分子级“锚定”平台和致密的三维交联网络，为同步提高性能奠定了结构基础。作者通过层层自组装法制备了微胶囊，简写为APP@CS@MWCNTs（阻燃/抑烟剂），将其与ZB/Si改性的TPU 预聚物混合，并进行固化以形成改性TPU。改性TPU复合材料的脱阻温度显著降低，从138.4℃降至86.7℃，脱阻-固化时间减少了数十小时，具有显著的节能效果。此外，APP@CS@MWCNTs在基体中未发生沉淀。热释放总量（THR）、总产烟量（TSP）和最大烟密度（Ds, max）分别降低了65.55%、36.93%和62.6%，LOI从17.7%提高至24.1%，并达到UL-94 V-0等级，这表明其具有优异的阻燃和抑烟性能。将改性TPU 在100℃下储存120小时后，添加剂迁移率较低，LOI仅损失0.2%，证实了其长期适用性。力学性能方面，加入10wt%的PTEA使复合材料的拉伸强度提升69.76%；添加28wt%的PTEA，复合材料的拉伸强度仍比纯TPU高出64.88%，打破了“高阻燃性与力学性能退化”之间的权衡。该研究通过“分子锚定-网络交联”解决了TPU的多性能冲突，为聚合物阻燃改性提供了一种集成、高效、稳定且节能的策略，对调控其他功能聚合物复合材料具有重要启示。此外，该研究提出的方法展现出广泛的应用潜力。PTEA的分子结构具有丰富的官能团（如羟基和氨基），能够与各种聚合物基质形成氢键或共价键等强相互作用，这为其广泛的适用性奠定了基础。因此，预计该方法可扩展到其他聚合物体系中。例如，对于强极性聚合物（如PA6和PET），通过设计PTEA与酰胺或酯基团形成牢固的氢键，可实现有效的锚定。对于中等极性聚合物（如PC和PVC），可通过分子层面调整PTEA的极性来增强相容性。即使是非极性聚合物（包括PP和PE），将适当的相容化链段引入PTEA主链也是一种改善界面相容性的可行方法。

文献：

Haopeng Cai, Xiaohui Li, Wenbo Wang, Zejun Li, Tingchuan Lv, Hongyi Zhang, Yixuan Dang. Anchored microcapsules/bonded hyperbranched polyol synergy: Engineering migration-resistant polyurethane composites with enhanced fire safety, mechanics, and processability[J]. Chemical Engineering Journal, 2026, 531
